| kind of drive: | right drive or left drive | Rotor shape: | 4-Wing |
|---|---|---|---|
| Output: | 7500kg/h | Motor power: | 1250KW X 2 |
| تسليط الضوء: | عجان خلاط المطاط,بانبوري خلاط المطاط,banbury rubber mixer |
||
1. مقدمة من المنتج

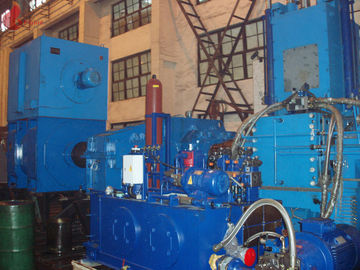

أربعة الجناح صب السبائك 7500kg / ساعة الصلب ككل المحكم نوع FM-410 بانبوري خلاط الداخلية
اسم | بانبوري خلاط | تبريد الطريق | مياه التبريد |
اكتب | إسقاط الباب والداخلية | ميزة | وهي تستخدم أساسا لخلط المطاط. |
الدوارات | الكروم مطلي وسبيكة Hardfacing أقطاب | ||
مادة | فولاذ صلب | ربط الطريق | كاردان |
بعد | 8390mm × 4600mm × 6087mm | شهادة | ISO، CE |
2. الوصف:
وأدرجت خلط غرفة البناء، السعفة / الجدار الخلفي للخلط غرفة يمكن تفكيكها مباشرة من دون إزالة من جهاز التغذية وذاكرة الوصول العشوائي، مما يسمح للصيانة مريحة. داخل خلط غرفة والمكدس ملحومة مع سبيكة المعادية للمقاومة الجاد وتلقي بعد ذلك الانتهاء من الأرض المساهمة في الخدمة الطويلة في الحياة. يتم حفر السعفة / الجدار الخلفي للخلط غرفة فتحات الواقعة على المحيط الخارجي من أجل نقل الحرارة بشكل فعال.
قائمة 3. معدات
لا. | مواصفات | |
01 | محرك نموذج | وأكد أن |
02 | شكل الدوار | أربعة الجناح |
03 | الحجم الكلي للخلط غرفة (L) | 412L |
04 | ملء عامل | 0.75 |
05 | حجم العمل (L) | 309L |
06 | سرعة الدوار (ص / دقيقة) | 6-60 |
07 | قوة المحرك (KW) | 2 × 1250 KW |
| استهلاك مياه التبريد (متر مكعب / ساعة) | |
خلاط | 55T / ساعة | |
علبة السرعة | 12T / ساعة | |
محرك | 17T / ساعة | |
09 | الضغط من ذاكرة الوصول العشوائي للمخزون المطاط (باسكال) | ماكس 0.63 |
11 | ماكس. السعة الإنتاجية | 7.5 طن / ساعة (على خطورة 1.2) |
12 | مصدر الطاقة | المحرك الرئيسي: 690V، AC 50 هرتز 3 دكتوراه. الأجهزة المساعدة: 380V، AC 50 هرتز 3PH. |
13 | الأبعاد الكلية (مم) | 8390 × 4600 × 6087 |
14 | الوزن الكلي (وليس بما في ذلك المحرك وعلبة التروس) | 102T |
4. التطبيقات: وهو يستخدم لخلط المطاط.
5. معلمة التقنية الرئيسية:
دوارات متشابكة
نموذج | XM-90E | XM-135E | XM-160E | XM-190E | XM-270E | XM-320E |
الحجم الكلي (L) | 87 | 139 | 160 | 195 | 250 | 320 |
عامل تعبئة | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
سرعة الدوار (ص / دقيقة) | 6-60 | 6-60 | 5-50 | 6-60 | 4-40 | 6-60 |
أقصى ضغط ذاكرة الوصول العشوائي (الأم) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
قوة المحرك الرئيسي (KW) | 520 | 750 | 750-800 | 1250 | 1250-1500 | 1680 |
الوزن الإجمالي (كجم) | 23000 | 31500 | 36000 | 45000 | 59000 | 70000 |
الدوار عرضية
نموذج | XM-1.5 | XM-50 | XM-80 | XM-110E | XM-160E | XM-255E | XM-270E | XM-410E |
الحجم الكلي (L) | 1.5 | 50 | 80 | 110 | 160 | 250 | 270 | 400 |
عامل تعبئة | 0،6-0،8 | 0،6-0،8 | 0،6-0،8 | 0،6-0،8 | 0،6-0،8 | 0،6-0،8 | 0،6-0،8 | 0،6-0،8 |
سرعة الدوار (ص / دقيقة) | 0-80 | 4-40 | 4-40 | 4-40 | 4-40 | 20 | 4-40 | 6-60 |
أقصى ضغط ذاكرة الوصول العشوائي (الأم) | 0.3 | 0.27 | 0.37 | 0.58 | 05 | 0.24 | 0.52 أو 0.6 | 0.52 أو 0.6 |
قوة المحرك الرئيسي (KW) | 37 | 90 | 200 | 250 | 500 | 1250 | 1250 | 1250 × 2 |
الوزن الإجمالي (كجم) | 2000 | 16000 | 22،00 | 29000 | 36000 | 55000 | 59000 | 78000 |
6. ميزة التنافسية:
الجهاز ورام تغذية
جهاز تغذية يؤلف من يسار / يمين جدار، أمام / جدار خلفي، أعلى / أسفل الجدار، تغذية الباب والأسطوانات التي تسيطر على تغذية الباب لفتح أو إغلاق. على جانبي باب التغذية، وتقع ألواح الصلب غير القابل للصدأ. تم تصميم حجم أكبر من ميناء التغذية من أجل اختصار الوقت التغذية.
نظام تغذية يقع في الجزء العلوي من غرفة الخلط، وترتبط أجزاء منه عن ارتفاع المسمار تعاظم. في موقف الحلق من واثب، هناك لوحات يرتدي استبدالها في خلط غرفة وجدار اللوحة.
يتم استخدام منفذ في الجانب الخلفي من باب التغذية لتغذية الكربون الأسود. هناك نافذة أخرى فتح لحشو أبيض.
هو ثابت رام على رأس جهاز التغذية، ويتكون من ذاكرة الوصول العشوائي، شريط مكبس، اسطوانة وأجزاء الأختام. على شخصيات قصص الابطال الخارقين من الإصلاح رام شريط أربعة المضادة للاحتكاك بواسطة مسامير، وكومة منطقة التماس من المطاط ملحومة طبقة من الصعب المعادية للمقاومة الفلسطينية. توجه رام بواسطة مياه التبريد، ومجهزة مع جهاز سلامة الصيانة.
ضغط الدفع لمركبات المطاط هو قابل للتعديل وفقا لمتطلبات تجهيز مركبات المطاط. سوف تحكم رام الهيدروليكية يكون مع نظام التحكم PLC.
صعودا وهبوطا وقت السفر من ذاكرة الوصول العشوائي ليس أكثر من 6S
أعلى والأسفل ويتم التحكم تنازلي وتنظيف مواقف من ذاكرة الوصول العشوائي من قبل أي مفاتيح الحد اللمس.
جهاز التفريغ ونظام التحكم الهيدروليكي
يضم جهاز التفريغ من باب التفريغ، اسطوانة دوارة وجهاز المزلاج الخ
التفريغ نوع الباب: بدوره على نوع. هو الدافع وراء العمل فتح وإغلاق باب التفريغ من قبل إلى وfros العتاد الرف اسطوانة دوارة. في موقع قريب، هو مغلق باب التفريغ من خلال تأمين حذاء من اسطوانة المزلاج.
أثناء الخلط، المنزلق قفل يقف معظم المطاط مركبات الضغط على الوفاء الباب، مع الميل الإغلاق سطح الاتصال الذي يتلقى علاج تصلب، ومناسبة لوقت طويل الخدمة والصيانة الراحة.
على رأس باب التفريغ، وكومة سطح المطاط الاتصال ملحومة طبقة من الصعب المعادية للمقاومة alloy.with تبريد فتحة في المحيط، يتم من خلالها إدخال المتوسط من الفوهة الداخلية للرمح باب التفريغ، يمكن أن تشكل حلقة دورة للتدفئة والتبريد .
عندما يكون التفريغ، اسطوانة دوارة فتح باب التفريغ بزاوية 165 درجة.

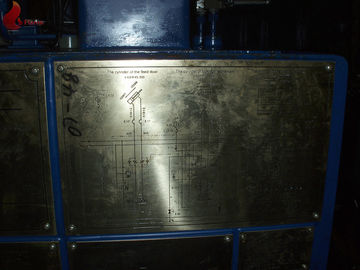

ودفعتها باب إبراء الذمة وجهاز قفل بواسطة نظام هيدروليكي، الذي تقسيم إلى حلقة رئيسية، حلقة الضغط الانتظار وصعوبة في دليل مضخة حلقة. هو الدافع وراء الضغط عقد حلقة من المجمع. يجب فتح باب التفريغ تلقائيا في حالة صالحة للعمل. عندما عطل كهربائي، مضخة كهربائية لا تعمل، وفتح باب التفريغ من خلال مضخة يدوية بدلا من ذلك.
المضخة الرئيسية، بالقرب صمام -loop نسبة، صمام الاتجاه اللولبي، صمام الفائض، صمام تخفيض جميع المنتجات تتبنى المستوردة.
وحدة القيادة
جهاز محرك لخلاط الداخلي يتكون من المحرك AC مع العاكس، وعلبة التروس، واقتران مرونة، على شكل اسطوانة والعتاد اقتران الخ علبة مليئة الصعب نوع الأسنان. يتم وضع جميع التروس والتروس مدفوعة نسبة السرعة في علبة التروس. لديها التشحيم نظام التصفية دورة التبريد الذاتي، مع تدفق، والضغط، وجهاز إنذار التفتيش درجة الحرارة. المخفض له استخدام الطويلة في الحياة وانخفاض مستوى الضجيج.
يتم استبعاد عالية محول التيار الكهربائي في العرض.
نظام التشحيم
وقد فصل خلاط الداخلي بنضج تلقائيا نظام التشحيم، والذي فقد اثنين من ضخ النفط لزيت التشحيم توريد مع الضغط توريد ماكس النفط 63MPa.
وقد تم تجهيز النفط مربع من مضخة مع أعلى / أسفل مستوى المطاط متر.
تم تجهيز أنابيب إمدادات النفط مع صمام الملف اللولبي، من خلال أعلى / أسفل مستوى المطاط متر تحكم تلقائيا امدادات النفط. اثنين من مضخة لديه إنذار منخفضة.
ويمكن تقسيم نظام تزييت إلى الأجزاء التالية:
تجهيز مضخة النفط التي تزود باستمرار النفط والدينامية حلقات ارتداء تقع في منطقة الأختام الدوار.
معالجة النفط المعروض ضخ النفط للفجوة حلقة في منطقة الأختام الدوار، مع كمية النفط الموردة تعديلها من قبل شركة ميتسوبيشي التردد تحويل منظم السرعة. امدادات النفط تتوقف عند عدم الحمل.
قياس درجة الحرارة
قياس درجة الحرارة يمكن الاعتماد عليها من مركبات المطاط يمكن أن تكون حصلت من خلال جهاز استشعار الحرارية المضادة للمقاومة ثابتة على رأس قطرة الباب،.
12 نقطة لالرئيسي اختبار آلة تحمل درجات الحرارة دورية. 2 لتحمل المحرك الرئيسي، و 4 لتحمل الجهاز الرئيسي، و 4 لارتداء عصابة، 2 لعلبة التروس رمح المدخلات
7. الخدمة:
خدمة ما قبل البيع
تقديم الاستشارات التكنولوجية مثالية للعملاء للسماح للعملاء معرفة المزيد عن المنتج وتطوير هذه الصناعة. نحن نقدم عرض مناسب للعملاء وفقا لطلب المنتج، وظروف الطقس والبيئة من المصنع، وما إلى ذلك. للعملاء من دون خبرة أو لا يعرف المعدات، ونحن يمكن أن توفر التشاور التكنولوجي ويميل السوق ويوصي معدات ذات جودة عالية، والصيغة التقنية وكله مخطط تخطيط المصنع.
إنتاج والتسليم
توفير تتبع التقدم الإنتاج. سوف نرسل بانتظام الإلكتروني لإعلام العملاء من عملية المعدات، بحيث يمكن ان تتأكدوا من الزبائن. ويمكن للعملاء أيضا تقديم آراء قيمة لالمعدات. عندما يتم الانتهاء من آلة، سندعو للعملاء لفحص والتصحيح. بعد الشحن، وسوف نبلغ العملاء من ظروف النقل والوقت، بحيث يمكن للعميل الحصول على استعداد.
تركيب والتصحيح
من أجل القضاء على تصحيح المشاكل، يمكننا أن نرسل الجهاز الفني لتركيب والتصحيح. كلما الجهاز لديه مشكلة، ونحن يمكن أن توفر الحلول غضون 24 ساعة بعد تلقي إخطار العميل. إذا لزم الأمر فإننا سوف ترسل مهندسين أو السماح الوكلاء المحليين الى مكان الحادث من أجل حل المشكلة.
خدمة ما بعد البيع
المعدات فترة الضمان: الجهاز لمدة سنة واحدة، والأجهزة الكهربائية لمدة ستة أشهر. في فترة الضمان، ونحن نقدم الدعم والاكسسوارات فني مجاني. بعد فترة الضمان، ونحن أيضا تقديم الدعم التقني لسعر الحرة وأدنى من قطع الغيار.
8. الخيار
خلاط داخلي مع دوارات متشابكة يمكن استخدامها ليلدن، والخلط والأخير خلط الراتنج والمطاط والبلاستيك وغيرها من المواد للمنتجات المطاط الصلب، والأختام، وقوالب، بولي كلوريد الفينيل وكذلك المواد للمنتجات البلاستيكية المختلفة. انها مناسبة خاصة لخلط مزيج من المطاط والبلاستيك ومركبات المطاط وfiberfill قصيرة، ويلدن، خلط والمباراة النهائية خلط المكونات المطاطية الحساسة الساخنة.
9. شروط تجارية
1. الدفع: 30٪ ر / ر كدفعة مقدمة، والتوازن (70٪) عن طريق T / T قبل الشحن
2. يؤدي الوقت: 60 يوما بعد استلام الدفعة المقدمة
3. النقل: حاوية، حزمة بسيطة (PE الفيلم، سالفر)
4.Warranty الفترة: من يوم لاستخدام الآلة في مصنع المشتري:
(1) وأجزاء ميكانيكية: 12 شهرا
(2) أجزاء الكهربائية: 6 أشهر
5. التركيب والتكليف
(1) سوف بذلت التكليف قبل الشحن
(2) فيما وراء البحار التكليف والرسوم
وسترسل واحد أو اثنين من الفنيين للمشتري لتوجيه تركيب وتشغيل المعدات إذا كانت طلبات العملاء.
يحتاج العملاء topay تهمة الفنيين لدينا.
(1) ذهابا وإيابا الطائرة تذكرة
(2) رسوم النقل والإقامة والاتصالات
(3) بدل للفنيين هو 80 دولارا في اليوم الواحد لشخص واحد.
(4) هناك حاجة إلى مترجم.
6. قطع الغيار:
هناك حاجة لقطع الغيار لمدة سنة واحدة للعملاء، ونقترح أن العملاء يجب شراء قطع الغيار. (وسيتم توفير قائمة تركيبات).
وتقدم 7. دليل الإنجليزية، الرسم التشكيل وقدم الرسومات.
