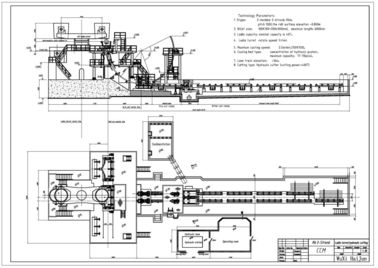

نصف البوابة 3 السواحل والخام CCM مع الخام يوصل
برج مغرفة، سيارة مغرفة
دائرة نصف قطرها: R6M
عدد حبلا: 3 مسارات
مع شهادة ISO
التصميم المتقدم
وصف:
1. بسيطة المعايير الفنية الاحتياطية:
البليت الصلب آلة صب نصف قطرها | 6M |
كمية حبلا | 3 مسارات |
نوع الدعم مغرفة | برج مغرفة، سيارة مغرفة |
نقل Tundish | نصف المدخل، عبر وظيفة انزلاق |
طريقة الصب | قياس فوهة، صب مفتوحة |
التبريد الثانوي | مياه التبريد، الدائرة 1 تعديل |
آلة استقامة الانسحاب | تماما 5 الأسطوانة، واستقامة التقدمية |
الجدول لفة | محرك مجموعة سلسلة مركزية |
شريط وهمية | جامدة، مع رئيس شريط همية التكيف الذاتي |
قطع البليت | آلة القطع الهيدروليكية |
يوصل البليت | مجموعة مركزية الجدول بكرة الحية |
تبريد نوع البنك | السرير التبريد بسيط |
2. وصف العملية الفني وقدرة CCM عروق الصلب
فرن الحث:
القدرة الاسمية | 30T |
الضغط للالصنبور دورة | 60min |
كمية الفرن | 2set |
السعة الإنتاجية
أيام العمل | 330 يوما / سنة |
متوسط عدد الفرن اليومي | 24 / يوم |
السعة الإنتاجية | 300،000t / سنة |
3. سرعة الصب والإنتاجية وكمية حبلا
R6m آلة دائرة نصف قطرها الصب يمكن أن يلقي مجموعة الصلب من مواصفات مختلفة، وأقصى سرعة صب على النحو التالي:
الصب مساحة المقطع (مم) | 100 × 100 | 125 × 125 | 150 × 150 |
سرعة صب (م / دقيقة) | 3.0 | 2.7 | 2.5 |
ل1strand قائمة إنتاج CCM:
لا. | البليت حجم | سرعة الصب | الناتج ساعة (طن) | الانتاج اليومي 24 ساعة (طن) | الانتاج السنوي (330days) (طن) |
1 | 100 × 100 | 3.0M / دقيقة | 12.01 | 288. | 95123 |
2 | 125 × 125 | 2.7M / دقيقة | 16.89 | 405 | 133767 |
3 | 150 × 150 | 2.5M / دقيقة | 21.72 | 521 | 172061 |
نتائج الحساب في حالة مثالية من الإنتاج، من فضلك وفقا للحالة الفعلية الخاصة للتكيف.
نتيجة صلبة | صب الصف (م / دقيقة) | معدل تشوه فعالية (ε) | معدل التشوه المسموح به (ماكس ε) |
الكربون الصلب على التوالي | 1.8 ~ 2.5 | يرجى الرجوع إلى الجدول الحسابي | 0.25 |
انخفاض سبائك الصلب | 1.3 ~ 2.0 | يرجى الرجوع إلى الجدول الحسابي | 0.15 ~ 0.2 |
4. CCM قائمة أجزاء المعدات
№ | اسم المعدات | وزن | نموذج ومواصفات | وحدة | كمية | |
1 | برج مغرفة | 21T | مجموعة | 1 | ||
2 | سيارة Tundish | 2.5 × 2 = 5T | مجموعة | 2 | ||
3 | Tundish | 1.4 × 2 = 2.8T | قطعة | 2 | ||
4 | قالب | 0.5 × 2 = 1T | 150 × 150 | مجموعة | 3 | |
5 | لفة القدم من العفن | 0.01 × 2 = 0.02T | مجموعة | 3 | ||
6 | غطاء قوالب | 0.1 × 2 = 0.2T | مجموعة | 3 | ||
7 | جهاز مذبذب | 2 × 2 = 4T | مجموعة | 3 | ||
8 | أنبوب رذاذ التبريد الثانوي | 0.5 × 2 = 1T | مجموعة | 3 | ||
9 | التبريد الثانوي توجيه قسم قضيب | 0.7 × 2 = 1.4T | مجموعة | 3 | ||
10 | الثانوية تبريد بخار نظام مرهقة | 1.5T | مجموعة | 1 | ||
11 | انسحاب وآلة استقامة | 5 × 2 = 10T | مجموعة | 3 | ||
12 | صب فارغ نظام منع الاهتزاز | 0.3 × 2 = 0.6T | مجموعة | 3 | ||
13 | شريط وهمية | 0.9 × 2 = 1.8T | 150 × 150 | مجموعة | 3 | |
14 | جهاز تخزين شريط وهمية | 0.7 × 2 = 1.4T | مجموعة | 3 | ||
15 | المقص نهج الأسطوانة | 2 × 2 = 4T | مجموعة | 3 | ||
16 | آلة قطع لهب | 3T | مجموعة | 3 | ||
17 | التلقائي إلى خفض طول الجهاز | 0.5T | مجموعة | 3 | ||
18 | السفر الأسطوانة | 2 × 2 = 4T | مجموعة | 3 | ||
19 | خروج المغلوب الأسطوانة | 3.5T | مجموعة | 6 | ||
20 | عرضية الصلب تسليم الجهاز | 1.5T | مجموعة | 3 | ||
21 | نظام محطة هيدروليكية | 2T | مجموعة | 1 | ||
22 | التبريد الثانوي الكسارة المياه | مجموعة | 3 | |||
23 | تبريد محطة توزيع المياه الآلي | 1T | مجموعة | 1 | ||
24.1 | لوحة التحكم | مجموعة | 1 | |||
24.2 | أداة الميدان | مجموعة | 1 | |||
24.3 | نظام الكمبيوتر | مجموعة | 1 | |||
25 | منصة الصلب | 68T | 1 |
