تفاصيل المنتج:
شروط الدفع والشحن:
|
| تسليط الضوء: | ثلاث مراحل العاصمة المحرك,انخفاض الجهد العاصمة المحرك,low voltage dc motor |
||
|---|---|---|---|
سريع من التفصيل:
العاصمة المحرك
1. يمكن أن تكون مخصصة
2. UL، CE، CCC
3. المصنع مباشرة
4. عالية الكفاءة، من السهل ضبط السرعة
المحيطة | ||
نطاق درجة حرارة: | -15 ~ 40 ℃ | |
الرطوبة المحيطة: | 90٪ أقل من الرطوبة النسبية | |
ارتفاع: | أقل من 1000M فوق مستوى سطح البحر | |
حالة المحيطة: | عدم وجود الغاز كاو، لا غبار، لا تلوث العقلي الثقيل، أي لهب، لا تبلور الملح | |
الميزة القياسية: | ||
معيار | IEC34-1 / DIN57530 | |
مرحلة | ثلاث مراحل | |
حجم الاطار | H200 يلقي الحديد الإطار | |
حماية ميزة | مغلق تماما | |
نطاق الانتاج | 19.5 ~ 132KW | |
الجهد االكهربى | 160V، 440V أو بناء على طلب | |
تردد | 50HZ | |
فئة الحماية | IP21S | |
عازلة | F / B | |
متزايد | IMB3 / IMB35 أو بناء على طلبك | |
تبريد | IC06، IC17، IC37 | |
واجب | S1 | |
قياس الحرارة | اختياري | |
شهادة | CCC، CE، ISO9001 | |
ويمكن تصميم المحركات الخاصة وفقا لمتطلبات العملاء | ||
معنى رمز نوع
شرط لتبريد حجم الهواء والضغط الجوي وقوة المحرك مروحة
حجم الاطار | حجم الهواء | الضغط الساكن | انتاج السيارات |
م 3 / ساعة | السلطة الفلسطينية | KW | |
Z4-200 | 1600 | 800 | 1.1 |
المحركات مروحة هي فقط ثلاث مراحل، وهما القطب، 380V
المواصفات الفنية:
البيانات أدناه تشمل فقدان الإثارة، باستثناء خسارة منفاخ
سيارات من نوع | القوة المصنفة | تصنيف سريع | سرعة المغناطيسية | Arm.Curr. | الإثارة الطاقة | حديد التسليح مقاومة الدائرة | حديد التسليح الدائرة الحث | الحث الميدان | كفاءة | لحظة من الجمود | وزن | |
P N | 400V | 440V | N F | في | P F | R | L ل | L F | η | GD 2 | ||
KW | دورة / دقيقة | دورة / دقيقة | ا | W | Ω (20 ℃) | MH | H | ٪ | Kgm2 | كلغ | ||
Z4-200-12 | 99 | 2710 |
| 3000 | 271 | 1400 | 0.0373 | 0.83 | 7.62 | 90.2 | 3.68 | 485 |
110 |
| 3000 | 91.6 | |||||||||
Z4-200-11 | 40.5 | 900 |
| 2000 | 118 | 0.2653 | 8.4 | 7.01 | 83.4 | |||
45 |
| 1000 | 85.5 | |||||||||
33 | 670 |
| 1600 | 99 | 0.369 | 10.6 | 7.77 | 80.2 | ||||
37 |
| 750 | 82.9 | |||||||||
19.5 | 450 |
| 1000 | 64 | 0.93 | 21.9 | 7.3 | 72.2 | ||||
22 |
| 500 | 77.4 | |||||||||
Z4-200-21 | 67 | 1350 |
| 3000 | 188 | 1500 | 0.0885 | 2.8 | 6.78 | 88.7 | 4.2 | 530 |
75 |
| 1500 | 89.6 | |||||||||
27 | 540 |
| 1000 | 82 | 0،535 | 14 | 9.64 | 78.8 | ||||
30 |
| 600 | 80.4 | |||||||||
Z4-200-32 | 119 | 2710 |
| 3200 | 322 | 1750 | 0.0266 | 0.79 | 10.9 | 91.7 | 4.8 | 580 |
132 |
| 3000 | 92.4 | |||||||||
Z4-200-32 | 81 | 1350 |
| 2800 | 224 | 0.0771 | 2.6 | 5.61 | 88.7 | |||
90 |
| 1500 | 90 | |||||||||
49.5 | 900 |
| 2000 | 141 | 0.1751 | 4.8 | 8.54 | 85.6 | ||||
55 |
| 1000 | 87.1 | |||||||||
40.5 | 670 |
| 1400 | 119 | 0.283 | 8.5 | 8.35 | 82.5 | ||||
45 |
| 750 | 84.1 | |||||||||
33 | 540 |
| 1200 | 101 | 0.42 | 12.2 | 8.42 | 79.6 | ||||
37 |
| 600 | 82 | |||||||||
27 | 450 |
| 750 | 84 | 0،598 | 17.1 | 8.4 | 77.5 | ||||
30 |
| 500 | 79.5 | |||||||||
تصاعد وعموما الأبعاد (مم)
تصاعد نوع: IMB3 / IM1001
حجم الاطار | الأبعاد تركيب (مم) | وعموما الأبعاد (مم) | ||||||||||||||||||
ا | ب | C | د | ه | F | GA | DA | EA | الاتحاد الانجليزي | GC | H | ك | AB | AC | ميلادي | عالية الدقة | H1 | L | L1 | |
Z4-200-11 | 318 | 566 | 133 | 65 | 140 | 18 | 69 | 65 | 140 | 18 | 69 | 200 | 19 | 396 | 430 | 355 | 779 | 18 | 977 | 1158 |
Z4-200-12 | 614 | 1025 | 1206 | |||||||||||||||||
Z4-200-21 | 606 | 1017 | 1198 | |||||||||||||||||
Z4-200-22 | 654 | 1065 | 1246 | |||||||||||||||||
Z4-200-31 | 686 | 1097 | 1278 | |||||||||||||||||
Z4-200-32 | 734 | 1145 | 1326 | |||||||||||||||||
Z4-200-41 | 756 | 1167 | 1348 | |||||||||||||||||
Z4-200-42 | 804 | 1215 | 1396 | |||||||||||||||||
تصاعد نوع: IMB35 / IM2001
حجم الاطار | الأبعاد تركيب (مم) | وعموما الأبعاد (مم) | ||||||||||||||||||||||
ا | ب | C | د | ه | F | GA | DA | EA | الاتحاد الانجليزي | GC | H | ك | M | N | S | ت | P | AB | AC | ميلادي | عالية الدقة | L | L1 | |
Z4-200-11 | 318 | 566 | 133 | 65 | 140 | 18 | 69 | 65 | 140 | 18 | 69 | 200 | 19 | 8 | 5 | 8- ¢ 19 | 5 | 450 | 396 | 430 | 355 | 779 | 977 | 1158 |
Z4-200-12 | 614 | 1025 | 1206 | |||||||||||||||||||||
Z4-200-21 | 606 | 1017 | 1198 | |||||||||||||||||||||
Z4-200-22 | 654 | 1065 | 1246 | |||||||||||||||||||||
Z4-200-31 | 686 | 1097 | 1278 | |||||||||||||||||||||
Z4-200-32 | 734 | 1145 | 1326 | |||||||||||||||||||||
Z4-200-41 | 756 | 1167 | 1348 | |||||||||||||||||||||
Z4-200-42 | 804 | 1215 | 1396 | |||||||||||||||||||||

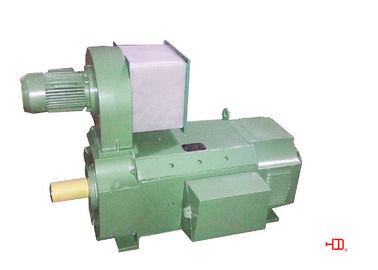

وصف:
تركيب ونوع الشامل للZ4 العاصمة المحرك والامتثال IEC72 قياسي، باستثناء المسافة المحورية بين الثقوب تركيب (البعد "B")
هذه السلسلة المحركات لها هيكل مضلع، بحيث يصبح لديهم مساحة كفاءة عالية. من نير الموالي وهو التصفيح واستخدام مقوم إمدادات الطاقة يمكن أن تصمد أمام النابض التغيير الحالي والسريع للتيار.
نظرا لموقعها الدقيق للقطب المغناطيسي، وأنها مريحة لتغيير اتجاه
بفضل صغر حجمها، وحسن الأداء، وخفيفة الوزن، والكفاءة العالية والموثوقية، ويمكن لدينا المحركات Z4 العاصمة تتنافس مع المستوى المتقدم الدولى.
إمداد بالطاقة:
1، وإمدادات الطاقة من المحرك والميدان والدوائر يمكن أن يكون من ثابت إمدادات الطاقة مقوم أو من مولد العاصمة.
2، وكيل عزم الدوران المستمر، وانخفاض حديد التسليح الجهد لضبط السرعة، وتحت قوة ثابتة، والحد من الإثارة الجهد لضبط السرعة.
3، الإثارة مطلق هو نوع الإثارة الأساسي. الاسمي الإثارة الجهد is180V، الفولتية أخرى مقبولة أيضا بناء على طلبك.
التطبيقات:
المحركات Z4 العاصمة تقدم أحدث المنتجات لدينا. وتستخدم على نطاق واسع كمصدر محرك الآلات المختلفة، مثل الصناعة المعدنية، آلة القطع المعدنية، الورق والطباعة والنسيج والصباغة، والاسمنت، والآلات البثق البلاستيكية وهلم جرا.
ميزة تنافسية:
HD المحركات تنبع من الصين مع ما يقرب من 20years التاريخ صناعة، والتي هي العلامة التجارية الشهيرة للسيارات في الصين. بالاعتماد على الابتكار المستمر، HD المحركات تصبح واحدة من الأفضل في انخفاض إنتاج votage المحرك مع أدائها المثالي ونوعية موثوق بها، والكفاءة العالية وتحفظ الطاقة.
مواد عالية الجودة العزل يجمع بين نظام عزل تام.
الكمال التمهيدي يضمن المحركات مع حسن المظهر والمحركات هي دائمة.
1. التركيز على تصنيع الجهد المنخفض موتورز.
2. خدمات العملاء الفعالة
3. محركات مخصصة.
4. تنافسية ومعقولة التسعير ومدة التسليم.
5. الكمال نظام ضمان الجودة
6. خدمة ما بعد البيع والضمان التزامات ذات مصداقية
